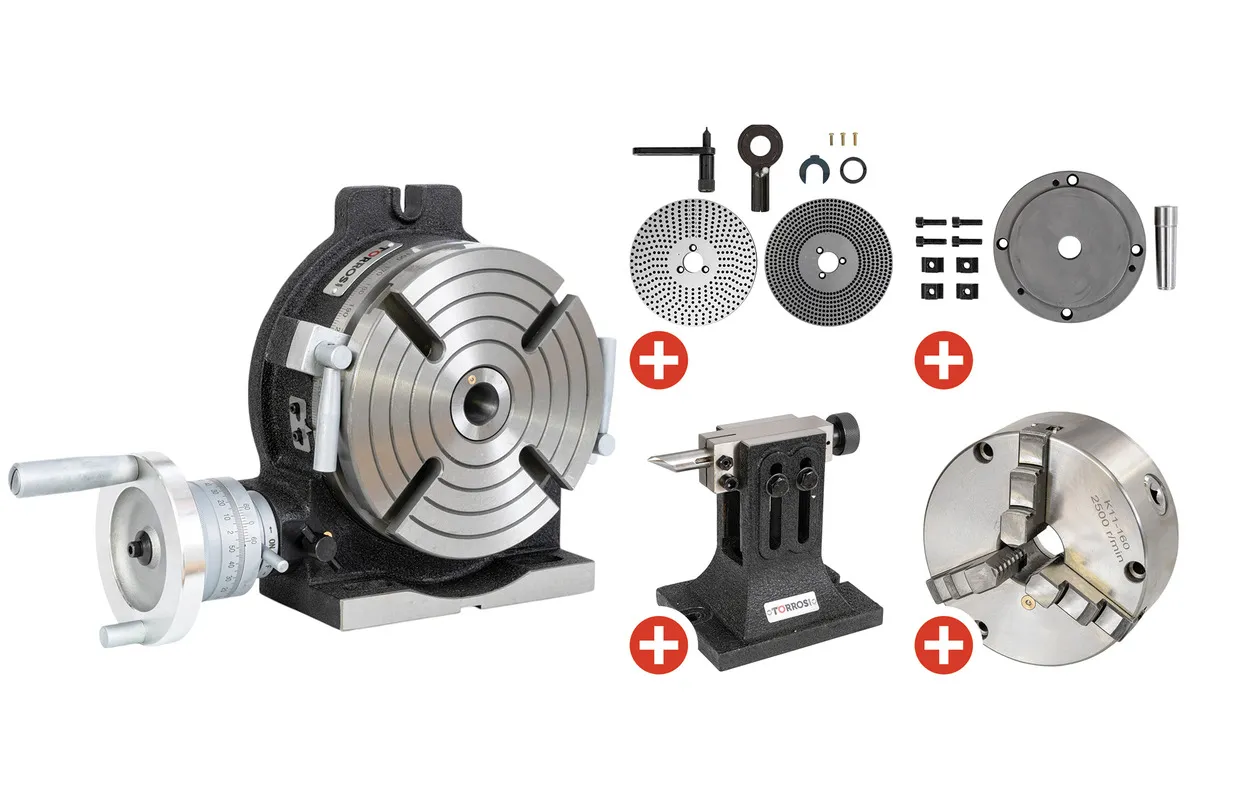

Compleet uitgeruste set verdeelapparaat diameter 200 mm inclusief verdeelplaten, klauwplaat 3 bekken diameter 160 mm en tegenpunt.

Inhoud van de set:

• 1 x Verticaal / horizontaal verdeelapparaat - draaitafel 200 mm
• 1 x Verdeelplatenset met verdeelschijven met verschillende gatenverdelingen
• 1 x Flens voor klauwplaat met T-moeren, vijzen, en centeras MK3
• 1 x Klauwplaat 3 bekken diameter 160 mm met set inwendige bekken en set uitwendige bekken
• 1 x In de hoogte verstelbare tegenpunt

Verticaal / horizontaal verdeelapparaat - draaitafel 150 mm met worm en wormwieloverbrenging.

Troeven:

• 3 st. T-gleuven
• Horizontaal en vertikaaal te gebruiken
• De tafel is te verstellen via een handwiel met een graden verdeling
• Verhouding hendel 1:90
• Beweging tafel van 1 x rond met de hendel is 4 graden
• Indexeernauwkeurigheid 60"
• Aflezing van de hendel is 10 sec
• Morse konus 3 van centergat
• Hoogte 105 mm

Verdeelplatenset / indexeer inrichting.

Geleverd met:

• 3 verdeelschijven met verschillende gatenverdelingen
• Sectorarm
• Hoekklem
• O-ring en 3 vijzen
• Handzwengel

Verdeelschijf gatenverdeling:

• A: 26, 30, 34, 38, 41, 44, 47, 51, 57
• A: 28, 32, 37, 39, 43, 46, 49, 53, 59
• B: 61, 67, 71, 77, 81, 87, 91, 97
• B: 63, 69, 73, 79, 83, 89, 93, 99

Opnameflens / tussenflens

Troeven:

• Stalen flens
• Eénzijde machinaal bewerkt
• Met voorgeboorde gaten op 120° / 90°

Geleverd met:

• 4 T-moeren
• 4 vijzen
• Centeras

Klauwplaten 3 klauwen diameter 160 mm.

Troeven:

• Gietijzeren uitvoering
• 3 klauwen sluiten concentrisch

Geleverd met:

• Set 3 inwendige klauwen
• Set 3 uitwendige klauwen
• Klauwplaatsleutel

Verstelbaar tegencenter voor THV-8.

Troeven:

• In de hoogte verstelbaar van minimum 130 tot maximum 210 mm
• Zware gietijzeren vorm
• Voorzien van een draaiknop
